防水防油整理劑

HOLPOSON?C8

HOLPOSON?C8 是八碳含氟整理劑，賦予各種纖維優(yōu)良的防水防油性、柔軟的手感以及耐洗性。適用于棉、滌綸、纖維素纖維及其混紡織物，且具有優(yōu)良的機(jī)械穩(wěn)定性及連續(xù)性能。HOLPOSON?C8 為高濃體氟系整理劑，經(jīng)后整理后的織物具有耐久高級(jí)別的防水防油性能。且可以適合于如下標(biāo)準(zhǔn)：防水AATCC 22、防油AATCC118等檢測(cè)標(biāo)準(zhǔn)。

一、物化性能

外觀               白色偏淡黃色液體

pH                 酸性

比重(20℃)         1.1

含固量:            25%±5%

離子性             弱陽(yáng)離子

二、使用方法

HOLPOSON? C8 防水劑通常通過(guò)浸軋法加工使用。

推薦配方：標(biāo)準(zhǔn)處方的使用濃度根據(jù)對(duì)象纖維材料不同, 一般情況下標(biāo)濃度為:

防水防油整理劑HOLPOSON? ECORING C8：20-50g/L

干燥條件                   100～120℃ ×1～3分鐘

焙烘條件                   150～170℃ ×1～3分鐘

產(chǎn)品性能

1.  優(yōu)良的防水性 — HOLPOSON? C8 賦予棉等纖維素纖維、滌綸、尼龍等合纖及其混紡交織物優(yōu)良的防水性和防油性。

2.  穩(wěn)定性 — 加工效果具有優(yōu)良的耐久性，水洗后自然晾干后能夠重新恢復(fù)良好的防水性。

使用示例

 加工方法/條件：一浸一軋,干燥→焙烘， 170℃定型60秒.

試樣布：滌綸織物（*），軋液率50%

    T/C(65/35)未染色布，軋液率55%

        純棉平紋，軋液率70%

加工配方：防水防油劑HOLPOSON? ECORING C8，30g/L

          防水防油交聯(lián)劑HOLPOSON?HFM，15g/L

           柔軟劑 RD-WPW，10g/L

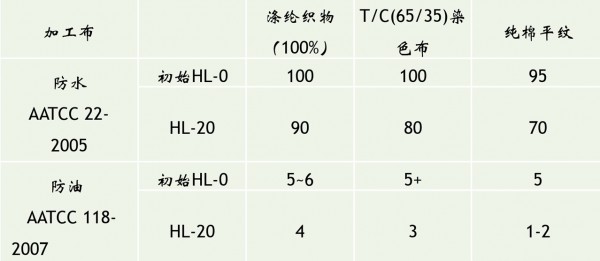

評(píng)測(cè)結(jié)果

使用注意事項(xiàng)

1.含氟加工劑通常具有加深顏色的效果.請(qǐng)?zhí)崆按_認(rèn)好加工后的成品顏色.

2.含氟防水加工劑會(huì)有對(duì)加工布料的各種特性(強(qiáng)度,柔軟性,滑移,帶電性等),色調(diào),堅(jiān)牢度帶 來(lái)影響的情況發(fā)生.使用時(shí),事前請(qǐng)做好充分的預(yù)備試驗(yàn).

3.本品可以拼用抗靜電劑/柔軟劑/滲透劑等其它助劑,請(qǐng)事先充分確認(rèn)其相容性及對(duì)防水防油性的影響.調(diào)液時(shí),請(qǐng)先將各種加工助劑至少稀釋2-3倍以上后再混合.

4.注意稀釋本品時(shí)請(qǐng)用40℃以下的水.加工中請(qǐng)將工作液溫度控制在40℃以下.

5.工作液的PH值請(qǐng)調(diào)節(jié)在7以下弱酸性,在強(qiáng)酸性和堿性的條件下會(huì)影響防水防油性能.

6.請(qǐng)盡早使用調(diào)配好的工作液,避免加工液的再使用.

7.請(qǐng)將布料充分洗凈,盡量減少殘留的親水物或離子性物質(zhì).

8.由于樹(shù)脂渣易堆積在輥筒上,加工一定時(shí)間要及時(shí)熱水清洗，不可長(zhǎng)時(shí)間暴露在干燥環(huán)境下，否則干燥時(shí)間太長(zhǎng)會(huì)粘棍不易去除。

保管上的注意事項(xiàng)

1.本產(chǎn)品請(qǐng)?jiān)?-35℃的范圍內(nèi),避免直射陽(yáng)光,密閉保存.在冷凍和長(zhǎng)期高溫下的保存,有可能對(duì)品質(zhì)產(chǎn)生不好的影響.

2.將本產(chǎn)品從容器中取出時(shí),請(qǐng)先攪拌均勻.

3.本資料記載的內(nèi)容僅提供對(duì)用戶有用的信息,并不作任何保證.

4.請(qǐng)閱讀MSDS并正確使用本產(chǎn)品.

5.本品為非易燃品，貯存、運(yùn)輸、使用方便。
